数字调音台参数详解-拯救您的项目-优化您的音质

笔者：深圳德威音响  聂天发

        随着数字调音台的逐渐普及，数字调音台的应用越来越多，音响行业的从业人员每年陆陆续续有新人加入，很多从业者忙于工作，没有时间系统的学习音频技术，而音响行业的产品种类繁多，每一类产品又具有很多专业技术参数，如果不结合实际应用，很难理解各个技术参数的意义。

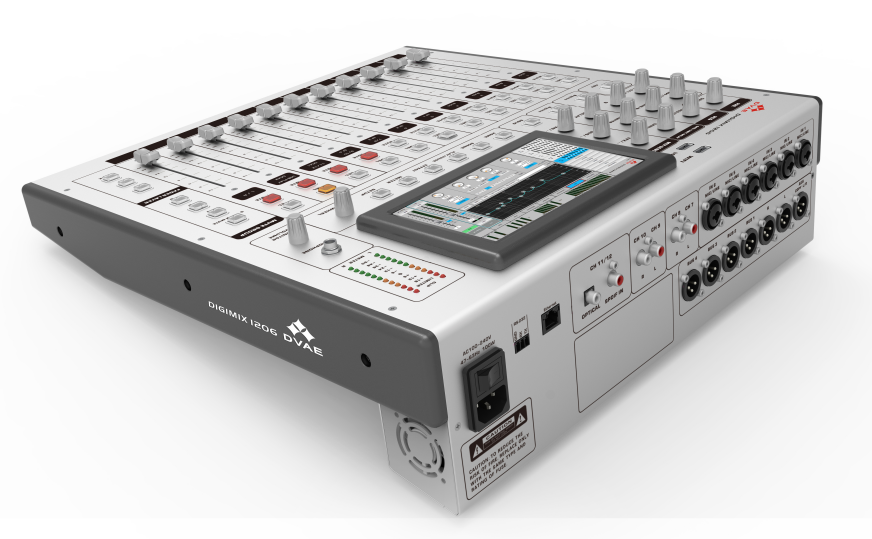

深圳德威音响有限公司是目前国内为数不多的数字调音台厂家，积累了多年的数字音频研发经验，觉得有必要从研发的角度介绍数字调音台的技术参数，希望能够帮到音响行业的同行。虽然目前视频直播是非常主流的知识传播方式，笔者还是希望通过图文的方式进行此类知识的传播，后续会陆续推出相关的技术文章。

1. 调音台的本底噪声

        调音台的本底噪声，一般是在输出推子在0dBu刻度，输入没有混音的情况下测试得来的；本底噪声越低，则经由功放放大后到音箱的底噪越低。

        在户外演出项目中，现场环境非常嘈杂，本底噪声被掩盖，不会造成太大的影响；但是在安静的会议室、多功能厅、录音室等这种安静的室内环境，对本底噪声的要求其实是极高的，如果本底噪声过大，音箱会发出不需要的噪声，严重的甚至导致项目无法验收。

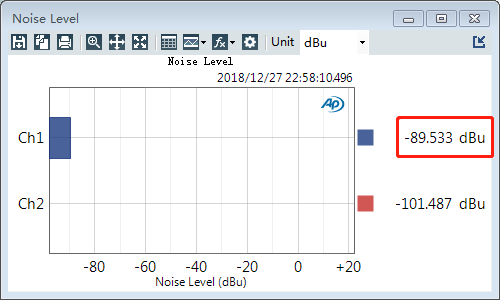

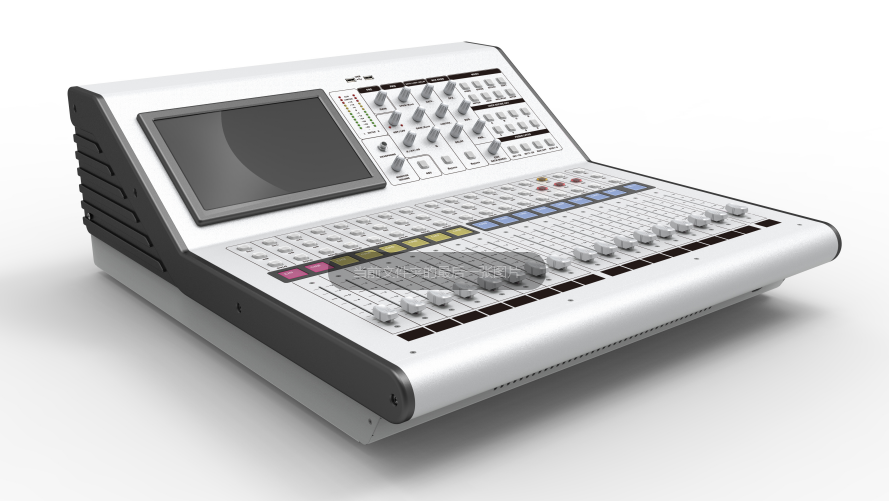

        我们德威品牌的数字调音台，经过实际AP测试仪器实际测试，本底噪声达到-89.5dBu无记权，超过目前市面上许多进口产品（大部分品牌说明书有标本底噪声，我们也有实物对比测试）；如果您的项目遇到调音台底噪偏高，可以尝试选用德威的产品。

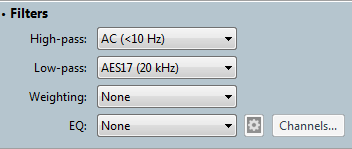

        深圳德威选用目前最先进的AP 515音频测试仪测量本底噪声，测试音频带宽截止到20Khz，因为20Khz以上的噪声，人耳是听不到，所以测试标准选用的是：AES17-20Khz。

2. 调音台最大输出的意义

当您的调音台用于乐队演出时，当8个音频输入通道都是在0dBu附近跳动，这个时候您就需要特别注意，防止混音输出超过调音台的最大设计电平值，超出调音台额定最大输出电平的结果就是失真度大增，声音发破，如果没有后级音频处理器压缩电平保护，严重的可能导致您的音箱烧毁。

入门级调音台最大输出电平至少达到18dBu。

专业级调音台最大输出电平至少达到20～22dBu。

        目前国内有一些调音台厂家的最大输出电平参数只有12dBu（3.08Vrms）或者更低，用于现场演出是非常容易失真的，原本您花高价采购的优秀功放音箱，通过失真的调音台，当然无法出现好的声音效果。由于设计人员、操作人员的不重视，破坏了最终的声音效果，是非常可惜的；功放厂家、音箱厂家不知道背了多少黑锅而不知情；因此，整个行业在改善声音效果、听感上，其实是需要各个厂家选择、推荐优质的产品进行匹配，保障自我的品牌以及声誉。

调音台的最大输出参考：

        通过AP测试仪测试的低于0.1%失真的最大输出dBu数值，取值失真度0.1%，参考功放测试失真度。

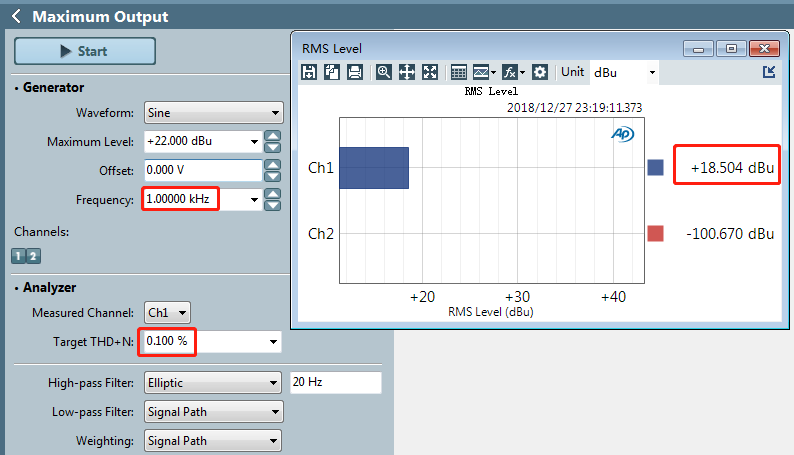

        德威品牌数字调音台通过AP测试仪测试的最大输出电平是：18.5dBu，这是入门级数字调音台的最大输入电平；深圳德威后续专业级产品的最大输出电平设计在20～22dBu。

3. 调音台简明混音加法公式

从下表可以看出，多个0dBu相加最终的输出电平其实是很高的，每增加1个0dBu，输出电平增加3dBu。

dBu换算成电压

(10^(db/20))*0.775v 例如：18dBu ，(10^(18/20))*0.775= (10^0.9)*0.775=6.15V

电压换算成dBu公式 :   20*log（电压/0.775）

例如：18dBu=20*Log （6.15/0.775）=20* Log7.935

电压叠加换算成dB值  20Log （电压+电压+电压+电压+电压+电压+.....），

例如 : 20 Log ( 0.775+0.775+0.775+0.775+0.775+0.775)=20Log4.644

4. 调音台的Gain和Level到底有什么不同？

Gain英文翻译成中文是增益，在电子电路中称之为放大倍数，因此Gain只有正值，没有负值。

Level 电平，电平有正负值，比如调音台推杆、参量均衡器的提升、衰减，level通常只有正15，负无穷大这个范围。

        说了半天，Gain到底是怎么用的？还是一头雾水，其实科学是复杂，学习是必须的；我们回到初中物理，电压单位有如下：

假设我们的动圈话筒，5mV的灵敏度，这个信号实在是太低了，要放大到0.775V才足够大；

775mV / 5mV= 155倍，放大倍数转换成的dBu值计算如下：

20 x Log (155)=20 x 2.19= 43.8dBu

笔者经常看到有工程师把Level 调到+15dBu，期望用来增大话筒增益，其实是非常错误的；

20 x Log (6)=20 x 0.778= 15.56dBu ；15dBu在电路上是放大6倍，对于话筒信号来说，放大得不够。

放大的不够还只是第一个问题，第二个问题请看下文。

笔者用AP测试仪器来对Gain和Level的失真度，您可以明显的看到差别。

上表可以明显看出，在相同的增益条件下，Gain的失真度明显比较小，而level的失真度偏大；而小信号恰恰集中了话筒拾音的齿音、泛音等特定音色，如果Gain和Level使用不当，将会使失真度加大，从而导致歌手和乐器的声音细节丢失。

数字调音台和数字音频处理器的Level实际上是使用DSP软件计算来提升增益，而软件增益无法有效处理CMRR（共模抑制比）、PSRR（电源抑制比）、等一些复杂的模拟电路特性。

整个音响系统中，失真情况可能更复杂，失真度的累计，反应到听感上会更严重，如果您对声音效果有很高的要求，需要重视理论与实际测试

关于Gain、Level的区别，笔者见过非常多10几年的音响同行，都没有真正理解，因此花足够的篇幅来进行介绍，希望对大家的调音、声效有所帮助。

总结，Gain常用与调音台上是用来放大非常微弱话筒信号，以及放大其他乐器信号，Level不推荐用于放大话筒信号。

5. 共模抑制比（CMRR）

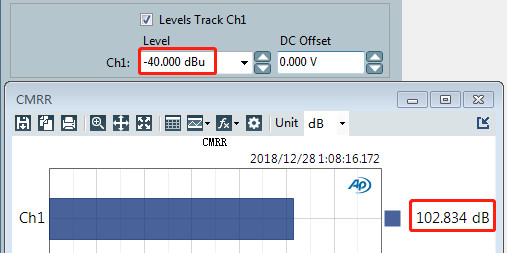

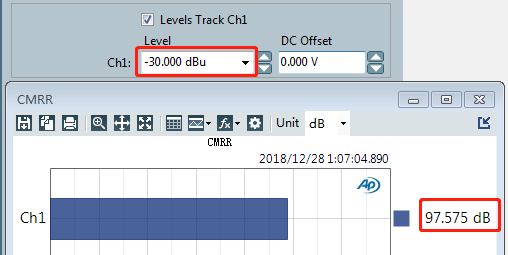

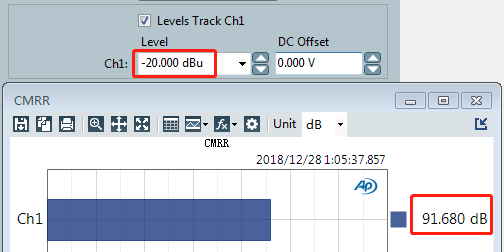

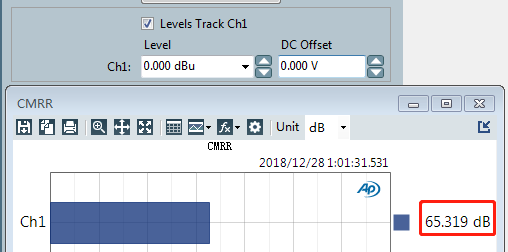

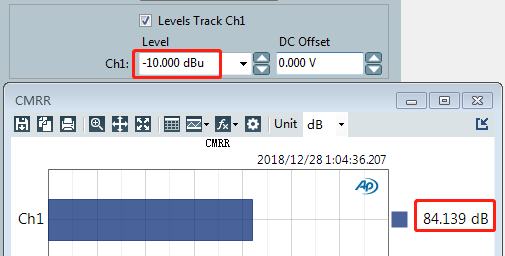

        共模抑制比是指差分放大器对输入信号的共模信号的抑制能力，简单的说是对外界音频噪音抑制。这个指标的数值越高越好，在长线缆传输、以及话筒微弱信号，小音量传输状态时，能提高对音频杂讯的抑制能力，从而提高音质。德威的数字调音台的CMRR技术指标，已经不低于进口高档调音台，极高的CMRR指标，会很好的保障话筒拾音效果。

深圳德威音响致力于研发高品质数字调音台，注重稳定性与品质，为行业提供优质产品为己任。

本文中不正确的地方敬请各位老师、同行指出，共同探讨，交流，转载请注明出处！谢谢！
